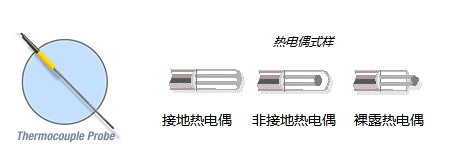

熱電偶是測量溫度的傳感器，將兩種不同成分的導體兩端焊接形成電路。 熱電偶熱電動勢的上升和下降與溫度有關。 熱電偶合金通常可用作導線。 熱電偶有哪些種類？熱電偶的不同之處在于不同的金屬和校準。 4種zui中常見的索引號為j、k、t、e。 還有耐高溫的索引號r、s、c、GB。 影響熱電偶耐熱溫度和環境溫度的zui的主要原因是電偶線的直徑。 因此，非常薄的熱電偶可能達不到耐熱溫度。 如何選擇合適的熱電偶？ 熱電偶可在較寬的溫度范圍內測量，因此工業上常用。 以下標準可用于“熱電偶:”溫度范圍”熱電偶的耐化學藥品性或護套材料“磨損和振動阻力”的設置要求(可能需要與現有設備匹配)。 套管熱電偶套管熱電偶的熱端如何選擇，有絕緣型、接地型、露端型3種。 接地型熱電偶的測溫接點與保護管的前端連接，保護罩和熱電偶之間導通，測溫反應迅速。 非接地型熱電偶的保護罩和熱電偶之間絕緣，反應比接地型差。 但是，非接地型熱電偶是電隔離的(參照下表)。 常溫絕緣電阻非接地型熱電偶的標準護套徑可施加的zui小直流電壓zui小絕緣阻抗小于0.90 ( 0.03英寸) 50V 100M&Omega； 0.80~1.5mm(0.030~0.059英寸) 50V 500M&Omega； 1.5毫米(0. 059英寸)以上的500V 1000M&Omega； 露端型熱電偶暴露于周圍環境，反應速度zui快，但沒有干燥、腐蝕性，只有在沒有加壓的情況下使用。 如果響應時間階段性地改變到溫度，則熱電偶的輸出對應于階段性改變的63.2%所花費的時間稱為熱響應時間。 傳感器為了一次達到接近100 %的步進變化值，需要5個時間常數。 露端型熱電偶對zui響應快。 另外，護套直徑越小反應越快，但zui越高耐熱溫度有可能降低。 因此，護套熱電偶可能無法達到zui的耐熱溫度。 材料zui高溫氣體環境氧氣真空惰性氣體304不銹鋼900°； C(1650°； f )太好了鉻鎳鐵合金600 1148°； C(2100°； f )好的熱電偶溫度范圍和zui的小誤差如下表所示，j、k、e型熱電偶和t型熱電偶的溫度范圍和溫度測量范圍校正溫度范圍一般誤差特殊精度j 0℃~750℃大于2.2℃，或0.75%大于1.1℃， 大于0.4 % k-200℃~ 1250℃為2.2℃以上或0.75%以上、大于e-200℃~900℃ 1.7℃、大于0.5%、大于1.0℃， 大于0.4% t-250℃~ 350℃超過1.0℃、0.75%超過0.5℃、0.4 %以上的熱電偶型熱電偶導線熱電偶導線是zui簡單形式的熱電偶。 用一個焊道連接兩個熱電偶導線束。 珠熱電偶是裸露的，有一些應用的局限性。 熱電偶絲不能在液體中使用，會腐蝕或氧化熱電偶合金，金屬表面也有問題。 在許多情況下，將金屬表面(尤其是管道)用于陸地電力系統的間接連接，可能影響電力系統的熱電偶測量。 一般來說，熱電偶絲是測量氣體溫度的好選擇。 因為可以非常小，提供非常快的反應時間。 熱電偶探針熱電偶探針由金屬管和熱電偶導線束組成。 其護套材料是不銹鋼和鎳。 鎳比不銹鋼耐高溫，但不銹鋼往往具有廣泛的化學相容性。 如果溫度非常高，也可以使用其他護套材料。 熱電偶的熱端有三種不同的模式。 接地、非接地、裸型。 接地型熱電偶與保護罩導通，響應時間較快，但zui容易形成電接地環路。 非接地型熱電偶和保護罩是絕緣的。 裸型熱電偶暴露在周圍環境中，zui適合在空氣中測量。 對于大多數溫度傳感器，表面上的熱電偶難以測量固態表面上的溫度。 為了保證測量的正確性，傳感器的整個測量區域必須與表面接觸。 用硬傳感器測量剛性表面物體的溫度是非常困難的。 由于熱電偶是由柔軟的金屬制成的，因此zui能夠與固體表面大幅接觸，因此熱電偶是表面測量的良好選擇。 熱電偶在測量時可以旋轉，也可以移動。 k型是鉻鋁材料。
