熱電偶和測溫電阻體都是溫度傳感器，但熱電偶和測溫電阻體的原理和使用溫度特征不同。

1 .兩者的信號不同，測溫電阻體基于金屬導體的電阻值隨溫度的增加而增加的特性進行溫度測量。 測溫電阻體大部分由純金屬材料構成的輸出信號為歐姆值&Omega； 熱電偶是2根不同的金屬導體產生的熱電動勢隨溫度變化而變化的輸出信號是毫安值mV。

2 .熱電偶和熱阻測量溫度范圍不同

測溫電阻體測定溫度范圍: Cu50銅電阻(-50~150℃)、Cu100銅電阻(-50~150℃)、pt10鉑電阻(-200~500℃)、pt100鉑電阻(-200~500℃)、pt1000鉑電阻(-200~500℃)

熱電偶測定溫度范圍: j-鐵-銅(-40~750℃)、t-銅-銅(-40~350℃)、n-鎳鉻-鎳硅(-40~1300℃)、工業上常用的k-鎳鉻-鎳硅(-40~1300℃)、e-鎳鉻-銅(-40~900℃)， 工業上常用s-鉑銠10-鉑(0~1600℃)、r-鉑銠13-鉑(0~1600℃)、r-鉑銠13-鉑(0~1600℃)、b-鉑銠30-鉑(0~1700℃)

從以上的溫度范圍來看，熱阻是低溫測量，熱電偶是高溫測量。

3 .價格的差異在于，j、t、n、k、n等型號的熱電偶比熱電阻價格稍高，熱電偶加入補償導線比熱電阻高，與s、r、b等型號的貴金屬熱電偶熱電阻價格相差幾十倍，因此熱電偶的價格比熱電阻高。

4 .工業上常用的熱電偶熱阻包括: Cu50銅電阻(-50~150℃)、pt100鉑電阻(-200~500℃)和k-鎳鉻合金(-40~1300℃)、e-鎳鉻合金(-40~900℃)、s-鉑銠10-鉑(0~1600℃)、b-鉑銠30-鉑6(0~1700℃)

5 .接線方法不同:熱電偶為雙線制和正負極，熱阻接線為雙線、三線、四線。 測溫電阻體的測溫原理是根據溫度的變化使測溫電阻體的電阻值變化來測量溫度，因此測溫電阻體的引線等各種引線電阻體的變化對溫度測量產生影響。 為了消除引線電阻的影響，一般采用三線制或四線制。

000200000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 000無固定裝置熱電偶固定螺釘式熱電偶可動法蘭式熱電偶固定法蘭式熱電偶可動螺釘接頭式熱電偶固定螺釘錐形熱電偶固定螺釘接頭式熱電偶可動螺釘接頭式熱電偶1，組裝熱電偶應用

通常與顯示儀表、記錄儀表、電子計算等組合使用。 直接測定各種生產過程中的0°的C~1300°； c范圍內的液體、蒸汽、氣體介質、固體表面溫度。

2 .組裝熱電偶的特點

·； 組裝簡單，更換方便

·； 壓縮彈簧式感溫元件防振性能良好

·； 測溫范圍廣

·； 機械強度高，耐壓性能好

3 .組裝熱電偶的工作原理

安裝熱電偶的電極由兩根不同的導體材質構成。 測量端和基準端存在溫度差時，會產生熱電勢，作業機顯示與熱電勢相應的溫度值。

4 .組裝熱電偶的主要技術參數

產品執行標準

IEC584

IEC1515

GB/T16839-1997

JB/T5582-91戰斗機

5 .安裝熱電偶的常溫絕緣電阻

熱電偶的環境溫度為20±； 15°； c、相對濕度為80%以下、試驗電壓為500±； 50V (直流)電極與外套管間絕緣電阻>； 1000&Omega； . m。

6 .組裝熱電偶的測量范圍和容許公差

型號分度編號容許等級III容許值測溫范圍°； c容許公差測溫范圍°； c.c

WRNK±； 1.5°； C-40~+375±； 2.5 °； C-40~+333±； 0.004 LTL 375到1000 & plus Mn； 0.0075 LTL 333到1200

WRMN±； 1.5°； C-40~+375±； 2.5°； C-40~+333±； 0.004 LTL 375到1000 & plus Mn； 0.0075 LTL 333到1200 wree & plus Mn； 1.5°； C-40~+375±； 1.5°； C-40~+333±； 0.004 LTL 375至800 & plus Mn； 0.004 LTL 333到900 wrfj & plus Mn； 1.5°； C-40~+375±； 1.5°； C-40~+333±； 0.004 LTL 375到750 & plus Mn； 0.004 LTL 333到750 wrct & plus Mn； 1.5°； C-40~+125±； 1°； C-40~+133±； 0.004 LTL 125至350 & plus Mn； 0.0075 ltl133~3507、組裝熱電偶端子箱的型號

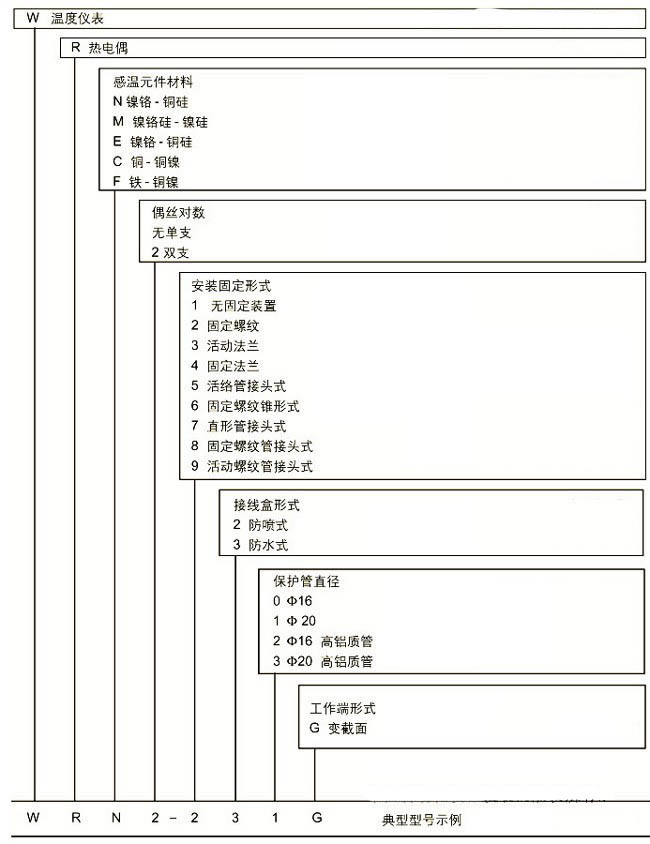

8 .安裝熱電偶型號命名方法

9 .安裝熱電偶的型號和規范

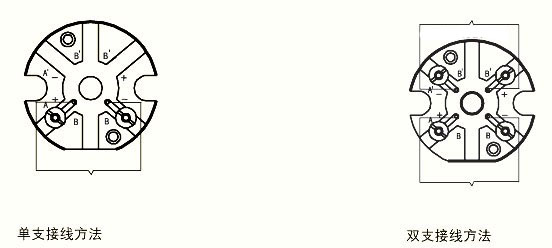

10 .組裝熱電偶的接線方式

本公司擁有大量庫存，價格合理。

1、應用通常與顯示儀表、記錄儀表、電子計算等結合使用。 直接測定各種生產過程中-200°的C~500°； c范圍內的液體、蒸汽、氣體介質、固體表面溫度。 公司還可以在樣品和圖紙中定制各種特殊型號的熱電偶、熱阻、雙金屬溫度計和法蘭套管。

2、特征·； 壓縮彈簧式溫感元件隔振性能好·； 不需要補償導線，節省費用·； 測溫精度高·； 機械強度高，耐壓性能好·； 進口薄膜電阻元件，性能可靠穩定。

3、工作原理熱阻利用物質溫度變化時其電阻也變化的特點測量溫度。 電阻值變化時，工作裝置顯示與電阻值對應的溫度值。

4、主要技術參數產品執行標準iec 751 JB/t 18622-1997 JB/t 8623-1997

5、常溫絕緣電阻測溫電阻體的環境溫度為15； 35°； c、相對濕度為80%以下、試驗電壓為10 % 100 v (直流)電極與外套管間的絕緣電阻>； 100米& omega； 的雙曲馀弦值。

6 .測量范圍和容許范圍

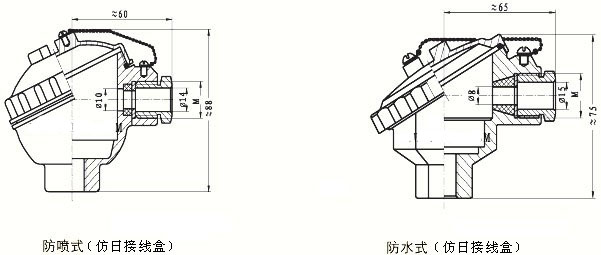

型號分度編號測溫范圍精度等級容許誤差WZPPt100-200-+500A級±； ( 0.15+0.002) ltlB級±； ( 0.30 + 0.005 ) ltlwzccu 50 Cu 100-50-+ 100---- & plus Mn； ( 0.30+0.005) ltl7、端子箱型號

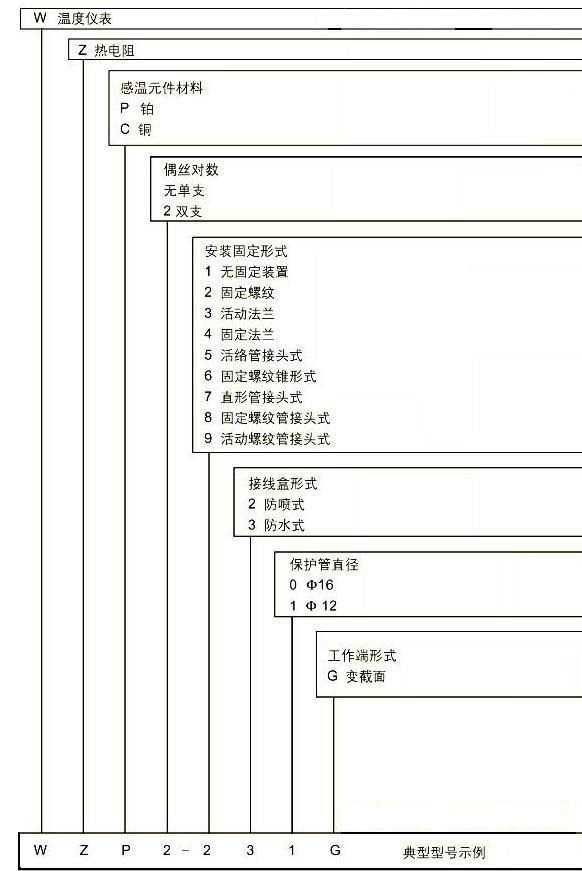

8、型號命名方法

9、型號和規格

名稱型號分度代號測量范圍規格dL單支白金熱阻WZP-101Pt100-200-500°； c？ 3

什么四號

什么5

什么？6

310

360

410

460

510

560

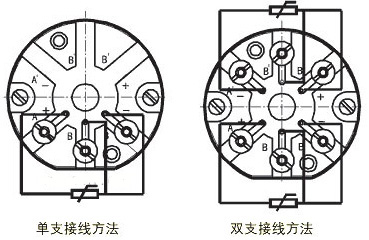

雙鉑測溫電阻體WZP2-101接線方式

1 )型號120、121為防噴流式，保護等級IP65型號130、131為防水式，保護等級IP65

2 )保護管為1Cr18Ni9Ti，其馀材質根據協議訂貨
