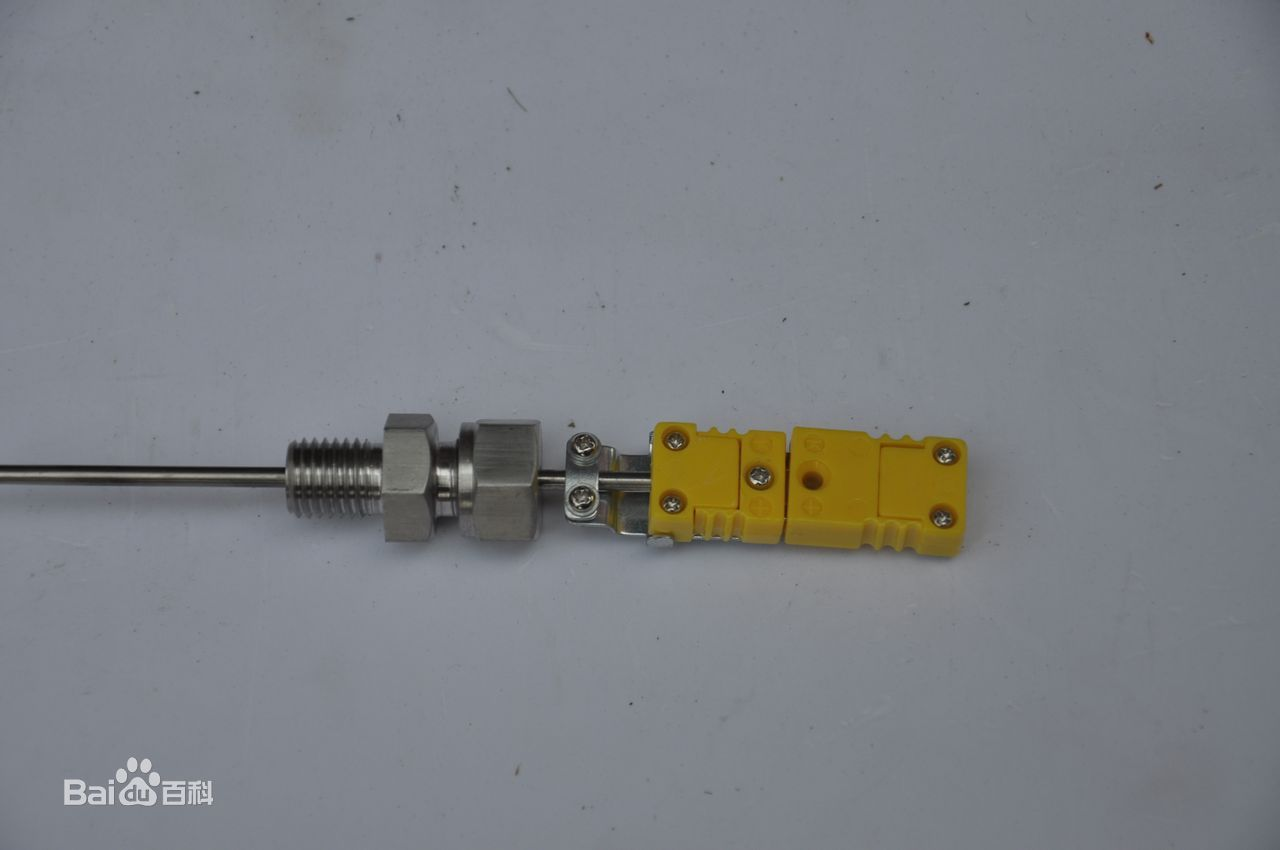

1熱電偶是測量溫度時zui中常用的傳感器。 其主要優點是適應廣闊的溫度范圍和各種大氣環境，結實廉價，無需供電，特別是zui便宜。 如圖1所示，熱電偶由一端連接的2根不同的金屬線(金屬a和金屬b )構成。 熱電偶的一端受熱時，熱電偶電路有電位差。 用測量的電位差計算溫度。 然而，由于電壓與溫度之間的關系是圖2所示的非線性關系，并且溫度與電壓之間的關系是非線性的，因此必須第二次測量參考溫度( Tref )，并且使用測試設備軟件和/或硬件來處理設備內的電壓-溫度轉換以較終獲得zui的熱偶溫度( Tx )。 Agilent34970A和34980A的數據收集器內置有測量運算能力的功能。 簡單來說，熱娃娃是zui簡單和zui通用的溫度傳感器，但熱娃娃不適合高精度的應用。 2熱敏電阻的熱敏電阻是半導體材料，電阻值隨溫度升高而降低的負溫度系數較多。 溫度變化會帶來較大的電阻值變化，因此是zui敏感的溫度傳感器。 但是熱敏電阻的線性度極差，與生產工藝有很大關系。 制造商不能提供標準化的熱敏電阻曲線。 熱敏電阻體積非常小，對溫度變化的響應也很快。 但是，熱敏電阻需要電流源，即使是小尺寸也對自熱誤差敏感。 熱敏電阻用兩條線測量溫度，精度好，但比熱高，可測量的溫度范圍也比熱偶小。 一般熱敏電阻在25℃下的電阻值為5k&Omega，每1℃的溫度變化為200&Omega； 的電阻變化。 注意10&Omega； 的導線電阻只產生可忽略的0.05℃的誤差。 較適合需要高速、高靈敏度溫度測量的電流控制應用。 小尺寸有利于空間要求的應用，但要注意防止自熱誤差。 2.1測量技術熱敏電阻具有體積小的優點，立即穩定，不產生熱負荷。 但因此，不牢固，大電流引起自熱。 由于熱敏電阻是電阻性器件，所以任何電流源在其上都會因電力而發熱。 電力等于電流的平方和電阻的乘積。 因此，使用小電流源。 熱敏電阻暴露在高溫下會導致*性破損。
