熱電阻和熱電偶有什么區別？

熱阻和熱電偶都是溫度測量中的接觸式測溫，其作用都是測量對象物的溫度，但它們的原理和特征不同。 廣州漢川儀表有限公司的技術人員在使用過程中常常因為對熱阻與熱電偶之間的原理和結構不熟悉而產生誤用現象，現就其原理詳細介紹如下。

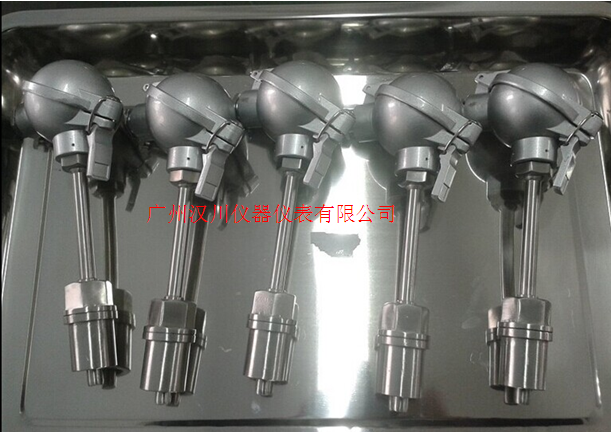

首先介紹熱電偶。 熱電偶是一種在溫度測量中應用zui的廣泛溫度設備，其主要特點是吻合范圍廣、性能穩定，同時結構簡單、動態響應良好，能夠更遠地傳輸4-20mA的電信號，自動控制和集中控制容易。 熱電偶的測溫原理是基于熱電效應的。 將兩個不同的導體和半導體與閉合電路連接，在兩個接點溫度不同時，在電路中產生熱電勢的現象稱為熱電效應，也稱為塞貝克效應。 在閉合電路中產生的熱電勢有兩個電位組成，即溫差電位和接觸電位。 溫度差電位是指相同導體的兩端因溫度而產生的電位，由于不同的導體具有不同的電子密度，所以他們產生的電位也不同。 所謂接觸電位，顧名思義，是指兩個不同導體接觸時，由于它們的電子密度不同而發生一定的電子擴散，在它們達到一定平衡后形成的電位，接觸電位的大小取決于兩個不同導體的材料性質和接觸點的溫度。 目前國際應用的熱電偶有一個標準，國際上熱電偶分為b、r、s、k、n、e、j和t，其測量溫度zui達到零下270度，zui達到1800度。 其中，b、r、s為鉑系熱電偶，鉑為貴金屬，因此稱為貴金屬熱電偶，其馀的一些稱為廉價的金屬熱電偶。 熱電偶的結構有普通型和套管型兩種。 一般的熱電偶一般由熱電極、絕緣管、保護套和端子箱等部分構成，鞘型熱電偶是將熱電偶芯線、絕緣材料和金屬保護套三者組合組裝后，經拉伸加工而成的牢固組合體。 但是，傳遞熱電偶的電信號需要特殊的導線，這種導線被稱為補償導線。 不同的熱電偶需要不同的補償導線，主要作用是與熱電偶連接，通過使熱電偶的參照側遠離電源，使參照側的溫度穩定。 補償導線分為補償型和延長型，延長導線的化學成分與補償的熱電偶相同，但實際上延長型的導線也不是與熱電偶相同材質的金屬，一般用具有與熱電偶相同電子密度的導線代替。 補償導線與熱電偶的接線一般很明顯，熱電偶的正極與補償導線的紅線連接，負極與剩馀的顏色連接。 一般補償導線的材質大部分采用銅鎳合金。 總結:測溫電阻體和熱電偶屬于溫度測量中的接觸式測溫，相同的作用是測量對象物的溫度，但原理不同，測溫電阻體在電阻值的大小上反映溫度的變化，熱電偶在電動勢的變化上反映溫度的變化。 兩個測溫范圍也不同，測溫電阻體可以測溫負溫度，熱電偶不行，一般來說，設計出廠的測溫電阻體zui為-200-450度，熱電偶為0-1100度！
